Création automatisée de dessins techniques chez Zimmer Group
Le groupe Zimmer résout un défi exigeant : la création de dessins pour 150 000 variantes de produits. Grâce à l'automatisation avec crossbase, ce processus est remarquablement accéléré et facilite le travail des utilisateurs avec des dessins aux dimensions exactes.
Situation de départ
Le groupe Zimmer produit des éléments de serrage et de freinage qui sont utilisés en combinaison avec des solutions de rails et de chariots de fabricants tiers. Il résulte de ces interdépendances environ 150 000 variantes possibles qui nécessitent des dessins techniques spécifiques.
Jusqu'à présent, les dessins étaient représentés sans inscription des dimensions, tandis que les chiffres des dimensions étaient mis à disposition sous forme de tableau. Pour les utilisateurs, cela représentait un effort manuel important, car les abréviations dans le dessin devaient être constamment comparées aux tableaux. La création manuelle de ces dessins aurait nécessité au moins 20 minutes par dessin, ce qui représente un énorme investissement en temps et en travail.
Démarche
Afin d'automatiser le processus de création des dessins, le groupe Zimmer a décidé d'utiliser le module d'application crossbase « Graphiques Adobe Illustrator paramétrés ». Dans un premier temps, des modèles de dessins correspondants ont été créés une seule fois pour chaque série de produits. Des jokers ont été insérés dans ces modèles, comme par exemple « ZIM_G » pour le diamètre du filetage, afin d'établir un lien avec les attributs dimensionnels de la base de données crossbase.
Les dimensions techniques des produits étaient déjà présentes dans la base de données, car elles sont également utilisées pour le configurateur en ligne. Ces données sont transférées quotidiennement du système de CAO vers le système PIM de crossbase via une interface automatisée afin de les maintenir constamment à jour.
Pour la création des dessins proprement dite, les dimensions techniques des éléments de serrage et de freinage respectifs ainsi que des combinaisons de rails et de chariots correspondantes sont transférées par lots dans les modèles de dessins. Les dessins sont ensuite créés de manière entièrement automatique au format SVG et Illustrator et importés directement dans la base de données. De là, ils sont mis à la disposition des utilisateurs via le catalogue en ligne sous une forme entièrement dimensionnée.
Résultat
Grâce à l'automatisation, le groupe Zimmer a pu créer l'ensemble des 150 000 dessins en deux jours, au lieu de 50 000 heures de travail manuel. Le gain de temps est de l'ordre de 1 200 fois, tandis que les utilisateurs ont désormais accès à des dessins clairs et précis.
Les avantages de la solution

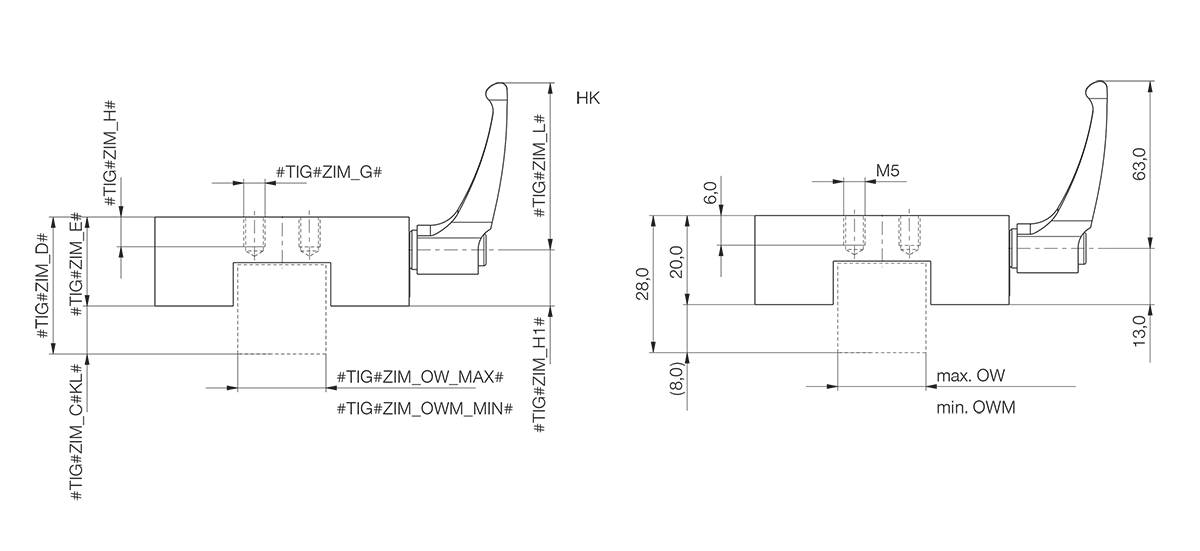

À gauche : Modèle de dessin d'un groupe de produits avec des jokers. À droite : Dessin créé automatiquement avec des valeurs insérées.
À propos de Zimmer Group
Le Zimmer Group a été fondé en 1980 à Rheinau par les frères Martin et Günther Zimmer. L'entreprise a regroupé ses compétences, qui se sont développées au fil des décennies, dans six domaines technologiques puissants : Technique de manutention, technique d'amortissement, technique linéaire, technique des procédés, technique d'outillage et technique des machines. Ces domaines technologiques donnent naissance à des produits à la pointe de la technologie. Le groupe Zimmer opère à l'échelle mondiale avec des filiales et des partenaires commerciaux dans 28 pays.
Apprenez-en plus sur la manière dont le Zimmer Group utilise les possibilités offertes par crossbase :
