Automatisierte Zeichnungserstellung bei der Zimmer Group
Die Zimmer Group löst eine anspruchsvolle Herausforderung: Für 150.000 Produktvarianten müssen ebenso viele Zeichnungen erstellt werden. Dank der Automatisierung mit crossbase wird dieser Prozess drastisch beschleunigt und erleichtert Anwendern die Arbeit mit maßgenauen Zeichnungen.
Ausgangslage
Die Zimmer Group produziert Klemm- und Bremselemente, die in Kombination mit Schienen- und Wagenlösungen fremder Hersteller eingesetzt werden. Aus diesen Abhängigkeiten ergeben sich rund 150.000 mögliche Varianten, die spezifische technische Zeichnungen erfordern.
Bisher wurden Zeichnungen ohne Maßeintragungen dargestellt, während Maßzahlen in tabellarischer Form bereitgestellt wurden. Für Anwender bedeutete dies einen hohen manuellen Aufwand, da Abkürzungen in der Zeichnung ständig mit Tabellen abgeglichen werden mussten. Eine manuelle Erstellung dieser Zeichnungen hätte mindestens 20 Minuten pro Zeichnung erfordert – ein enormer Zeit- und Arbeitsaufwand.
Vorgehen
Um den Prozess der Zeichnungserstellung zu automatisieren, entschied sich die Zimmer Group für den Einsatz des crossbase-Anwendungsmoduls „Parametrisierte Adobe Illustrator-Grafiken“. Im ersten Schritt wurden einmalig entsprechende Zeichnungsvorlagen je Produktserie angelegt. In diese Vorlagen wurden Platzhalter eingefügt, wie beispielsweise „ZIM_G“ für den Gewindedurchmesser, die eine Verbindung zu den Maßattributen in der crossbase-Datenbank herstellen.
Die technischen Maße der Produkte waren bereits in der Datenbank vorhanden, da sie auch für den Onlinekonfigurator genutzt werden. Diese Daten werden täglich über eine automatisierte Schnittstelle aus dem CAD-System in das crossbase PIM-System übertragen, um sie ständig aktuell zu halten.
Für die eigentliche Zeichnungserstellung werden die technischen Maße der jeweiligen Klemm- und Bremselemente sowie der dazugehörigen Schienen- und Wagenkombinationen batchgesteuert in die Zeichnungsvorlagen übertragen. Anschließend werden die Zeichnungen vollautomatisch im SVG- und Illustrator-Format erstellt und direkt in die Datenbank importiert. Von dort aus stehen sie den Anwendern über den Onlinekatalog in vollständig dimensionierter Form zur Verfügung.
Ergebnis
Dank der Automatisierung konnte die Zimmer Group alle 150.000 Zeichnungen innerhalb von zwei Tagen erstellen – statt in 50.000 Stunden manueller Arbeit. Die Zeitersparnis liegt beim Faktor 1.200, während Anwender nun auf klare und präzise Zeichnungen zugreifen können.
Die Vorteile der Lösung

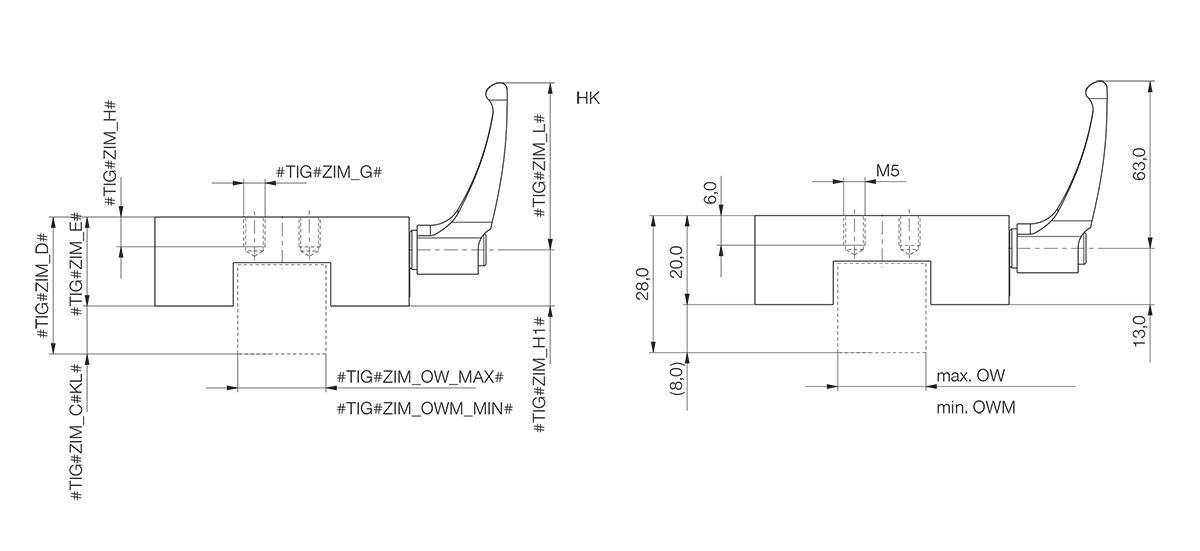

Links: Zeichnungsvorlage einer Produktgruppe mit Platzhaltern. Rechts: Automatisiert erstellte Zeichnung mit eingesetzten Werten.
